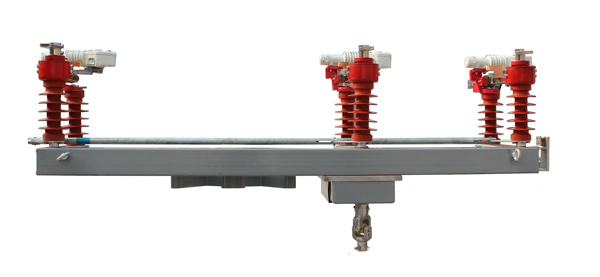

FKW18-12（40.5）/630-20戶外高壓負荷開關

產品概述:

概述

FKW18-12/630戶外柱上負荷隔離開關（以下稱開關）適用于額定電壓為1OkV，交流50Hz的系統，作為開斷和閉合負荷電流用，也可以作為切斷與閉合IOkV電壓的空載變壓器空載電氣線路之用，本開關可配人力或電動操作機構，是當今10kV 線路終端保護先進可靠的戶外開關設備。可安裝在桿頂或桿中：

產品型號及含義

 F K W 18-12/630



││││ │ └─額定電流A

││││ └── 額定電壓kV

│││└────設計序號器

││└─────戶外型

│└──────空氣型

└───────帶負荷切斷

產品正常使用條件

海拔不超過1000m
周圍環境溫度不超過＋40℃，不低于-40℃
風壓不超過700Pa （相當于風速34m/s ) ;
覆冰厚度不超過10mm ·
污穢等級不超過GB5582 中的Ⅳ級

產品特點

      FKW18-12/630負荷開關主要由滅弧室，隔離閘刀，支柱絕緣子和手動機構組成。滅弧室為產氣式滅弧原理。它使用了彈簧儲能裝置．隔離刀閘的動靜觸頭載流部分均為硬銅制造。手動機構通過連桿對負荷開關進行分合操作，操作速度快慢對負荷切斷和合閘速度無關。由撥指推動滅弧室上的彈簧助能桿．給滅弧室分閘進行儲能、動觸頭打開到一定位置撥指與彈簧助能桿分開，彈簧復位，滅弧室快速開斷電流。
      操作機構由手動進行操作．通過連桿帶動拐臂對開關進行操作也可以用電動機構進行操作由電動操作機構帶動連桿驅動開關的分、合閘，電動機構采用交、直流電源．由用戶在訂貨時選定。

      FKW18系列戶外交流高壓(隔離)負荷開關是綜合國內同類開關的生產經驗及國外先進技術設計制造的新型負荷開關。

本負荷開關由隔離閘刀、滅弧室及操動機構等部分組成。采 用產氣滅弧原理，具有結構簡單、維護工作量少、滅弧能力強、 斷口絕緣水平及可靠性高等優點，達到國內外同類產品先進水平。

      FKW18系列戶外交流高壓負荷開關適用于額定電壓12~40.5kV、額定頻率50Hz的戶外三相交流電力配電系統中，帶負荷開斷關合配電線路，亦可作為開斷和關合空載線路、空載變壓器之用。在分閘位置，能滿足對隔離開關規定的安全距離要求。

結構特點:
FKW18系列戶外交流高壓負荷開關由隔離閘刀（主觸頭）、滅弧室（弧觸頭）及操動機構組成。滅弧室采用電性能優異，具有耐弧、耐高溫、高強度的絕緣材料制成。當弧觸頭開斷時，由于電弧作用，使滅弧室管壁產氣而滅弧。滅弧室內裝有聯動彈簧快速機構，保證負荷電流開斷不受操動快慢的影響。
